功能特點
自定義注射器：可儲存四個用戶自定義的注射器內徑
可從列表中選擇注射器或者直接輸入注射器內徑確定注射器
線性推力輸出：全程＞90N
信號輸出功能：兩路OC門開關信號輸出，指示泵的啟/停和方向
流量校正功能：通過校正操作得到更為準確液量
注射器保護功能：通過調整限位塊位置，可以保護注射泵免受損傷
塊進(退)功能：全速灌注或抽取液體
采用485通訊總線可與上位機相連，通過后臺對其進行控制
外控輸入接口：外部啟/停制輸入
控制輸出接口：兩路OC門開關信號輸出，指示泵的啟/停和方向
技術指標
工作模式：注射、抽取、先注射后抽取、先抽取后注射、連續
執行單元數量：1
最大行程：90mm
行程分辨率：0.165μm
線速度范圍：7.94μm/min-79.4mm/min(流量=線速度×注射器內截面積)
線速度調節分辨率：7.94μm/min
行程控制精度：誤差≤±0.5%(行程≥最大行程的30%時)
額定線性推力：＞90N
注射器選擇：內置主要廠家、主要型號注射器供選擇
注射器自定義：可儲存四個用戶自定義的注射器內經值
流量校正：通過校正程序獲得準確液量
運行參數設置：分配液量、注射時間、抽取時間、間隔時間、分配次數等，各通道可單獨設置，可以讓所有通道采用指定通道的參數。
啟動參數設置：各執行單元單獨啟動、各執行單元分別延時啟動、各執行單元同步啟動
顯示參數選擇：液量、流量或線速度
掉電記憶：重新上電后可選擇是否按照掉電前的狀態繼續進行工作
快進(退)功能：全速注射或抽取液體
狀態信號輸出：2路OC門信號輸出，用于指示啟/停和方向狀態
控制信號輸入：3路TTL電平信號輸入，用于控制啟停、快進、快退
通信接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
執行單元外形尺寸：245×100×95(mm)
執行單元重量：1.3kg
使用電源：AC 90V-260V/10W
工作環境溫度：0℃-40℃
工作環境相對濕度：＜80%

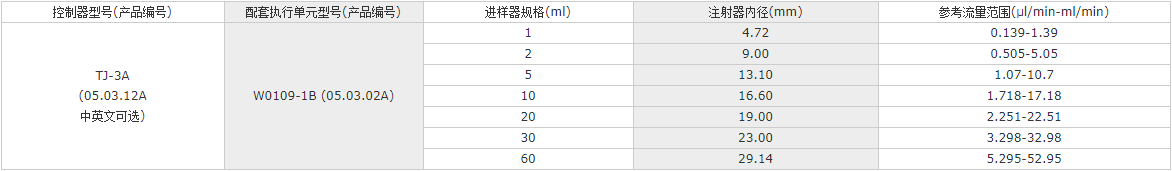

其他參數
